BALUN 1:1 DE CORRIENTE


- Frec.: 1-52 MHz
- Transformación: 50 a 50 ohm
- Z antena = 50 ohm
- Pérdidas de inserción < 0,1 dB
- Para antenas tipo dipolo, Morgain, Doble Bazooka, Moxon, Yagi, Hex-Beam, EAxBeam, etc.
- Equilibra corrientes en los ramales del elemento excitado.
- Elimina retornos de RF y distorsiones del diagrama de radiación.
- Los devanados de cobre se insertan en tubos de teflón, que permiten conseguir una adecuada impedancia característica para el transformador TLT. El teflón también sirve para incrementar la tensión de ruptura entre las espiras.
- El balun se encapsula en una caja estanca de normativa europea.
- Tornillos, tuercas y arandelas de acero inoxidable.
- Las medidas especificadas (externas) no incluyen los cáncamos, tornillos ni el conector SO-239.
- Diseño: EB4HRA





PEPmax = 300 w

Ref.: BA-11-300-C


VER VIDEO



80 x 80 x 50 mm






PEPmax = 2000 w


Ref.: BA-11-2K

110 x 110 x 60 mm


VER VIDEO: EL BALUN 1:1 PARA LA ANTENA HEX-BEAM®







PEPmax = 4000 w


Ref.: BA-11-4K



110 x 110 x 60 mm







*****  MÁS FOTOS  *****







BALUN 1:2 DE CORRIENTE


- Frec.: 1-30 MHz (Se puede utilizar entre 30-52 MHz con una potencia máxima de 1500 w PEP).
- Transformación real: 22 a 50 ohm (relación 1:2,25)
- Z antena = 20-25 ohm
- Pérdidas de inserción < 0,1 dB
- Para antenas con baja impedancia de entrada (Dipolos acortados, Yagis SteppIR, etc.).
- Elimina retornos de RF y distorsiones del diagrama de radiación.
- El diseño está compuesto por un choke de RF en serie con un UNUN 1:2. El resultado es un balun 1:2 de corriente. Los devanados de cobre están preparados para la adecuada impedancia característica, así como para soportar alta tensión de ruptura entre espiras.
- El balun se encapsula en una caja estanca.
- Tornillos, tuercas y arandelas de acero inoxidable.
- Las medidas especificadas (externas) no incluyen los cáncamos, tornillos ni el conector SO-239.
- Diseño: EB4HRA






PEPmax = 2000 w



Ref.: BA-12-2K


110 x 110 x 60 mm












No hay comentarios:

BALUN 1:4 DE CORRIENTE


- Frec.: 1-30 MHz  (El modelo para QRO se puede utilizar entre 30-52 MHz con una potencia máxima de 1500 w PEP).
- Z antena = 12,5 ohm
- Pérdidas de inserción < 0,1 dB
- Para antenas Cobweb y otras antenas balanceadas con baja impedancia de entrada.
- Elimina retornos de RF y distorsiones del diagrama de radiación.
- Cuidado diseño con impedancia característica de los devanados de 25 ohm, que permite obtener un balun 1:4 de corriente para realizar la transformación de 12,5 a 50 ohm.
- El balun se encapsula en una caja estanca.
- Tornillos, tuercas y arandelas de acero inoxidable.
- Las medidas especificadas (externas) no incluyen los tornillos ni el conector SO-239.
- Diseño: EB4HRA










PEPmáx = 200 w

Ref.: BA-14-200

110 x 110 x 60 mm







PEPmáx = 2000 w


Ref.: BA-14-2K
















No hay comentarios:

CHOKE 160/80 M


Se trata de un dispositivo cuya impedancia de choke está optimizada para la banda MF y la parte baja de la banda HF. Es en estas frecuencias más bajas donde a veces se precisa de un elemento específico de aislamiento y filtrado.

Al igual que el dispositivo homólogo de banda ancha, su función principal es eliminar corrientes por la cara externa de la malla del cable coaxial y puede instalarse en diferentes ubicaciones:

     · En el punto de alimentación de una antena, directamente o a continuación de un balun/unun, para eliminar el retorno de RF que se pueda generar.
     · En el cuarto de radio, a la salida del transceptor, del amplificador o del acoplador para eliminar el posible retorno de RF y otras interferencias no deseadas captadas por la línea de alimentación de la antena.
     · En el cuarto de radio en bajadas de coaxial distintas a la de la antena por la cual se está transmitiendo. Esta solución permite eliminar las corrientes inducidas en los coaxiales de las antenas que se encuentran en las inmediaciones de la antena transmisora. Estas corrientes bajan hasta el cuarto de radio y producen los mismos efectos indeseados que las corrientes de retorno propiamente dichas generadas en el punto de alimentación de una antena que se encuentra en situación de transmisión.


Este choke también se puede utilizar hasta los 54 MHz, con buena atenuación frente a la RF, aunque debemos tener en cuenta a qué uso vamos a destinar el dispositivo, porque puede ser más interesante la instalación de un choke de banda ancha, si es que vamos a operar en multibanda y utilizar frecuencias altas.

A la hora de decidir qué choke instalar, esta tabla nos ayudará a realizar la elección:


Bandas de trabajo

Choke recomendado

Ejemplos

160 m únicamente

CHOKE 160/80 m

-Dipolo en V invertida para la banda de 160 m

-Antena EFHW o hilo largo solo para la banda de 160 m

80 m únicamente

CHOKE 160/80 m

-Dipolo en V invertida para la banda de 80 m

-Dipolo rígido para la banda de 80 m

160 y 80 m

CHOKE 160/80 m

-Bigotes de gato para las bandas de 160 y 80 m

80 m en multibanda con bandas superiores

CHOKE DE BANDA ANCHA

-Dipolo rígido multibanda que incluye la de 80 m

-Antena vertical para la banda de 80 m y superiores

-Antena EFHW para la banda de 80 m y superiores

-Hilo largo para la banda de 80 m y superiores

-Antena Windom larga (80 m y armónicos superiores)

-Comudipolo para la banda de 80 m y superiores

Banda de 40m y superiores (ya sean únicas o en multibanda)

CHOKE DE BANDA ANCHA

-Dipolo en V invertida para la banda de 40 m

-Dipolo en V invertida para la banda de 20 m

-Dipolo rígido para la banda de 40m

-Antena Yagi para 10/15/20 m

-Antena Hexbeam

-Antena Moxon para la banda de 20 m

-Antena vertical para la banda de 40 m y superiores

-Antena de aro para la banda de 40 m y superiores

-Antena delta loop para la banda de 40 m (y utilización multibanda con acoplador)

-Comudipolo para la banda de 40 m y superiores

El choke se encapsula en una caja estanca de normativa europea.

Las medidas especificadas (externas) no incluyen los conectores SO-239, ni los cáncamos, ni los tornillos.




PEPmax = 2000 w


Ref.: CHOKE RF 160/80M-2K


110 x 110 x 60 mm





PEPmax = 4000 w


Ref.: CHOKE RF 160/80M-4K


110 x 110 x 60 mm




Diseño: EB4HRA

No hay comentarios:

CHOKE AISLADOR DE RF DE BANDA ANCHA


- Frec.: 1-54 MHz.
- Transformación: 50 a 50 ohm.
- Pérdidas de inserción < 0,1 dB
- Diseño: EB4HRA


- La función principal de este dispositivo es eliminar corrientes por la cara externa de la malla del cable coaxial. También realiza funciones de filtrado y de reducción de ruido en recepción.


- Puede instalarse en diferentes ubicaciones:
     · En el punto de alimentación de una antena, directamente o a continuación de un balun/unun, para eliminar el retorno de RF que se pueda generar.
     · En el cuarto de radio, a la salida del transceptor, del amplificador o del acoplador para eliminar el posible retorno de RF y otras interferencias no deseadas captadas por la línea de alimentación de la antena.
     · En el cuarto de radio en bajadas de coaxial distintas a la de la antena por la cual se está transmitiendo. Esta solución permite eliminar las corrientes inducidas en los coaxiales de las antenas que se encuentran en las inmediaciones de la antena transmisora. Estas corrientes bajan hasta el cuarto de radio y producen los mismos efectos indeseados que las corrientes de retorno propiamente dichas generadas en el punto de alimentación de una antena que se encuentra en situación de transmisión.


- Para proteger el cuarto de radio de corrientes de RF y otras perturbaciones e interferencias (en general conocidas como RFI), se recomienda instalar un choke de RF en cada bajada de coaxial, incluso en los coaxiales de antenas de VHF y UHF, ya que las señales circulantes por estas últimas bajadas pueden ser inducidas por las antenas de HF o MF en transmisión y las corrientes a eliminar corresponderán a frecuencias de las bandas de HF o MF.

- El choke se encapsula en una caja estanca de normativa europea.


- Las medidas especificadas (externas) no incluyen los conectores SO-239, ni los cáncamos, ni los tornillos.


IMPORTANTE: Debemos tener en cuenta a qué uso vamos a destinar el dispositivo, porque en determinadas ocasiones puede ser más interesante la instalación de un choke optimizado para determinadas bandas, tales como 160, 80 y 6 m.

Para consultar una tabla que nos ayuda a realizar la elección del choke más adecuado para nuestra instalación, pincha aquí (rango: 160 a 10 m). En las instalaciones específicas para operación en 50 MHz debe escogerse el CHOKE de RF 6 M.




PEPmax = 300 w


Ref.: CHOKE RF-300


110 x 110 x 60 mm




PEPmax = 300 w


Ref.: CHOKE RF-300+
(Toroide con revestimiento epoxy)

110 x 110 x 60 mm





PEPmax = 600 w


Ref.: CHOKE RF-600


110 x 110 x 60 mm









PEPmax = 2000 w


 Ref.: CHOKE RF-2K
110 x 110 x 60 mm




PEPmax = 4000 w
Ref.: CHOKE RF-4K


110 x 110 x 60 mm


*****   VIDEOS   *****




*****   MÁS FOTOS   *****

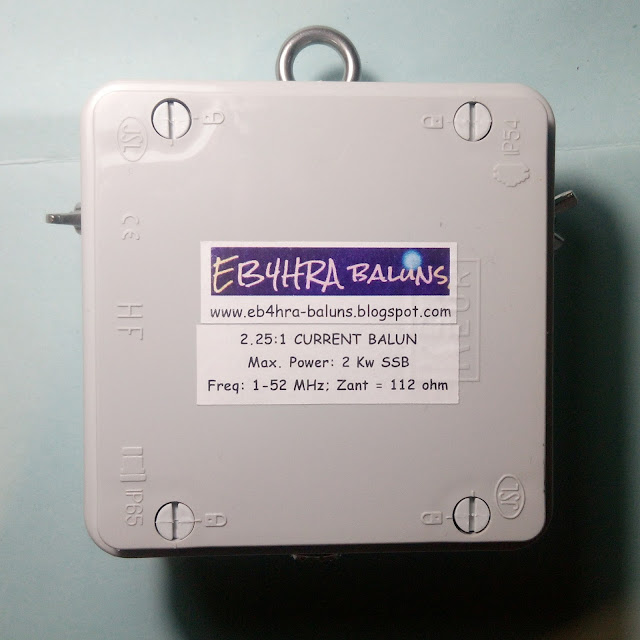

BALUN 2:1 DE CORRIENTE


- Frec.: 1-54 MHz.
- Transformación real: 112 a 50 ohm (relación 2,25:1)
- Z antena = 90-130 ohm
- Pérdidas de inserción < 0,1 dB
- Para antenas delta loop y cúbicas.
- Elimina retornos de RF y distorsiones del diagrama de radiación.

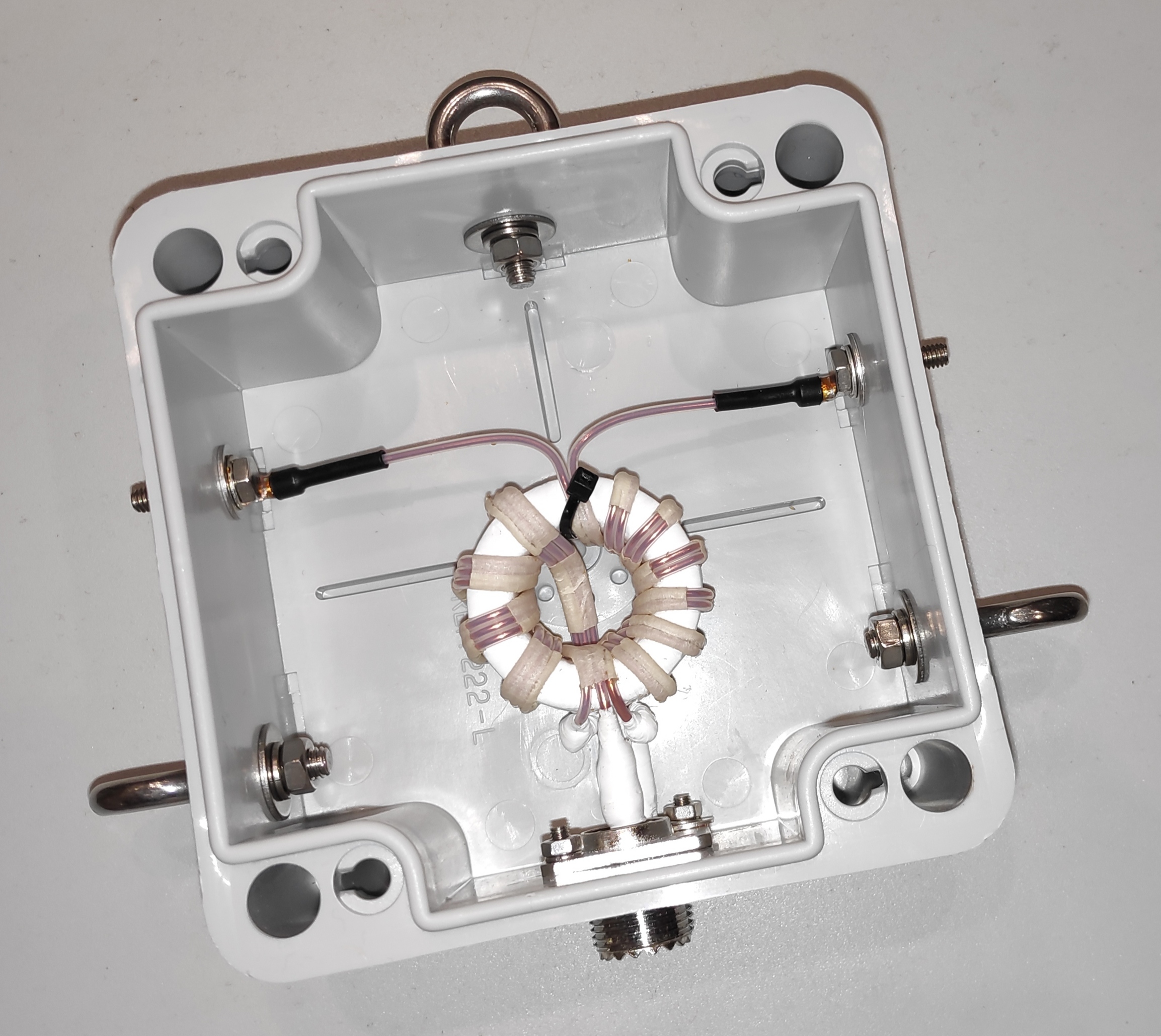

- Los devanados de cobre se insertan en tubos de teflón, que permiten conseguir una adecuada impedancia característica para el transformador TLT. El teflón también sirve para incrementar la tensión de ruptura entre las espiras.
- El diseño está compuesto por un balun 1:1 de corriente (Zo=100 ohm) en serie con un unun 2:1. El resultado es un balun 2:1 de corriente.
- El balun se encapsula en una caja estanca.
- Tornillos, tuercas y arandelas de acero inoxidable.
- Las medidas especificadas (externas) no incluyen los cáncamos, tornillos ni el conector SO-239.
- Diseño: EB4HRA




PEPmax = 300 w



Ref.: BA-21-300



110 x 110 x 60 mm







PEPmax = 300 w



Ref.: BA-21-300+
(Toroide con revestimiento epoxy)


110 x 110 x 60 mm



PEPmax  = 2000 w
Ref.: BA-21-2K



 110 x 110 x 60 mm





PEPmax  = 4000 w



Ref.: BA-21-4K

110 x 110 x 60 mm







***  MÁS FOTOS  ***















BALUN 4:1 DE CORRIENTE


- Frec.: 1-52 MHz.
- Transformación: 200 a 50 ohm.
- Z antena = 200 ohm
- Pérdidas de inserción < 0,1 dB
- Para antenas tipo dipolo alimentadas fuera de su punto central (OCFD), como las Windom con balun a menos de 18m de altura. También para grandes antenas loop, antenas logarítmico periódicas y antena comudipolo.
- Equilibra corrientes en los ramales del dipolo.
- Elimina retornos de RF y distorsiones del diagrama de radiación.
- Los devanados de cobre se insertan en tubos de teflón, que permiten conseguir una adecuada impedancia característica para el transformador TLT. El teflón también sirve para incrementar la tensión de ruptura entre las espiras.
- El balun se encapsula en una caja estanca de normativa europea.
- Tornillos, tuercas y arandelas de acero inoxidable.
- Las medidas especificadas (externas) no incluyen los cáncamos, tornillos ni el conector SO-239.
- Diseño: EB4HRA






PEPmax = 300 w

Ref.: BA-41-300-C


80 x 80 x 50 mm





PEPmax = 2000 w




Ref.: BA-41-2K


110 x 110 x 60 mm





PEPmax = 4000 w



Ref.: BA-41-4K


110 x 110 x 60 mm








*****  MÁS FOTOS  *****
