UNUN REVERSIBLE 300 W


Se trata de un transformador de impedancias del tipo UNUN que se puede instalar en la base de antenas no balanceadas con plano de tierra de RF, pero que también se puede intercalar en cualquier punto de la línea coaxial entre la antena y el equipo de radio. Lo usual es que esté cerca del transceptor, para poder modificar la relación de transformación de impedancias del UNUN según convenga.

El dispositivo es reversible y sirve para elevar o reducir la impedancia de acuerdo con nuestras necesidades.

Es ideal tanto para instalaciones fijas como para portables.


Caracerísticas técnicas:

- Frec.: 1-52 MHz

- Potencia máxima: 300 w PEP

- Pérdidas de inserción < 0,1 dB

- Relación de transformación de impedancias seleccionable mediante conmutador rotativo. Dependiendo de la posición en la que se instale se pueden realizar las siguientes transformaciones:

      Transformación 9:1: 450 a 50 ohm
      Transformación 6:1: 300 a 50 ohm
      Transformación 4:1: 200 a 50 ohm

      Transformación 2:1: 100 a 50 ohm
      Transformación 1:1: 50 a 50 ohm
      Transformación 1:2: 50 a 100 ohm
      Transformación 1:4: 50 a 200 ohm
      Transformación 1:6: 50 a 300 ohm

      Transformación 1:9: 50 a 450 ohm


- Una única conexión para el sistema radiante

- Conexión para toma de tierra de RF (en el caso de utilizar el UNUN intercalado en la línea coaxial, la toma de tierra no debe usarse).

- Los devanados de cobre se insertan en tubos de teflón, que permiten conseguir una adecuada impedancia característica para el transformador TLT. El teflón también sirve para incrementar la tensión de ruptura entre las espiras.

- Las medidas especificadas no incluyen el conmutador rotativo ni los conectores SO-239.



MUY IMPORTANTE: NO SE DEBE ACCIONAR EL CONMUTADOR ROTATIVO MIENTRAS SE ESTÁ TRANSMITIENDO

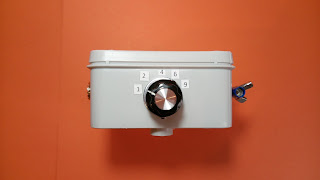

EL UNUN DEFINITIVO PARA ACOPLAR
CON EFICIENCIA Y RAPIDEZ CUALQUIER
ANTENA NO BALANCEADA CON Z mayor o menor que 50 ohm








PEPmax = 300 w

Ref.: UN-REV-300



80 x 80 x 50 mm
