Fundamentos

En este apartado comentaré algunos aspectos sobre la antena T2FD, que también son aplicables a otros tipos, tales como la W3HH, la BBTD o la T3FD.

Como sabemos, la antena T2FD consiste en un dipolo plegado que para operar utiliza una impedancia de terminación, cuya reactancia debe tender a cero, es decir, lo ideal es utilizar una carga resistiva pura. Típicamente, en el punto de alimentación se utiliza un transformador de impedancias de alta relación: 9:1, 12:1 o 16:1. La carga resistiva a utilizar está en consonancia con la relación de transformación utilizada y suele ser algo mayor. Por ejemplo, si utilizamos un transformador o balun con relación 16:1, los valores de carga a utilizar suelen estar entre 800-900 ohm.

A mayor carga resistiva y, por tanto, mayor relación de transformación del balun, la función ROE con la frecuencia suele presentar gráficas con valores más bajos. Es decir, con una antena T2FD en la que utilicemos un balun 16:1 obtendríamos mejores valores de ROE que si usamos un balun de relación 9:1.

En cuanto a la potencia que debe disipar la carga de terminación, depende de las dimensiones que utilicemos en nuestra antena. Típicamente se manejan valores del 33% de la máxima potencia de trabajo, aunque podemos ser más conservadores y montar cargas del 50% de dicha potencia.

Esta antena se caracteriza por proporcionar gran ancho de banda con ROEs tolerables y, en el caso de tener que usar acoplador, éste realizará su función desahogadamente. Las dimensiones de la antena, que no son críticas, sí guardan relación con la banda más baja que se desee utilizar. La eficiencia, por el contrario, no es elevada, pues parte de la energía entregada a la antena se disipará en forma de calor en la resistencia de terminación.

No obstante, presenta algunas ventajas:

- Dimensiones extremo a extremo inferiores a las de un dipolo de media longitud de onda (tomando como referencia la banda más baja a utilizar en la T2FD).

- Facilidad de instalación y distintas topologías admisibles: T2FD recta, en V invertida o en sloper.

- Alta relación S/N, que favorece la inteligibilidad en fonía y la operativa en CW y modos digitales.

- Antena poco ruidosa en recepción.

- Facilidad de transporte.

Adicionalmente, con el balun que se presenta en este apartado, que es del tipo FCT (Flux Coupled Transformer), se favorece aún más la reducción del ruido en recepción.

Nota:

Este tipo de instalación también se puede realizar con un balun 16:1 de corriente. Si quieres conocer las características y ventajas de los balun 16:1 de corriente, pincha aquí.

Configuración T2FD recta

Configuración T2FD en V invertida

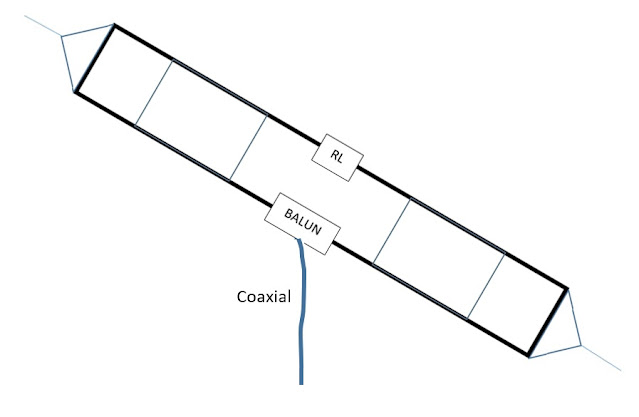

Configuración T2FD en sloper

Características del balun

- Margen de frecuencias de trabajo: 1-30 MHz.

- El dispositivo se encapsula en una caja estanca de normativa europea.

- Tornillos, tuercas, arandelas y cáncamos de acero inoxidable.

- Las medidas especificadas (externas) no incluyen los cáncamos, tornillos, ni el conector SO-239.

Gráfica de ROE en función de la frecuencia para un BALUN 16:1 y resistencia de carga de 800 ohm:

Modelos de balun disponibles

El dispositivo se presenta con dos posibles potencias máximas de trabajo: 600 w PEP y 1200 w PEP. Asimismo, disponemos de tres relaciones de transformación posibles: 9:1, 12:1 y 16:1.

Teniendo esto en cuenta, tenemos 6 modelos:
